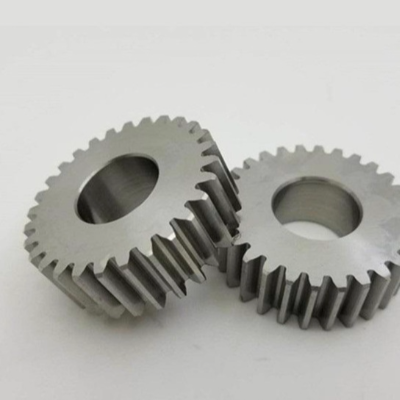

Giới thiệu về bánh răng nghiêng

Bánh răng nghiêng là loại bánh răng có răng được cắt nghiêng một góc so với trục quay. Cấu trúc này giúp quá trình truyền động êm hơn, tải trọng được phân bổ đều và giảm đáng kể tiếng ồn so với bánh răng trụ thẳng. Tuy nhiên, quá trình gia công loại bánh răng này lại đòi hỏi độ chính xác cực cao và dễ phát sinh sai số nếu quy trình không chuẩn.

Các lỗi thường gặp khi gia công bánh răng nghiêng

Dưới đây là những lỗi phổ biến nhất mà các xưởng cơ khí thường gặp phải trong quá trình gia công:

• Lỗi bước răng (Pitch Error): Các răng không đều nhau hoặc sai khoảng cách, gây rung và tiếng ồn khi vận hành.
• Lỗi độ nghiêng (Helix Angle Error): Góc nghiêng răng không chính xác, dẫn tới bánh răng không khớp hoàn toàn khi lắp ráp.
• Lỗi bề mặt răng (Surface Finish Error): Bề mặt bị xước, cháy hoặc không đều do thông số cắt và tốc độ dao không phù hợp.
• Sai lệch tâm trục (Runout Error): Khi gá đặt phôi không chính xác, bánh răng bị lệch tâm, làm giảm tuổi thọ ổ trục.
• Lỗi mòn dao cắt: Dao cắt không được kiểm tra định kỳ, gây sai số liên tục và không phát hiện được trong quá trình gia công hàng loạt.

Nguyên nhân kỹ thuật gây sai lệch

Phân tích thực tế cho thấy, có 3 nhóm nguyên nhân chính dẫn tới sai số trong gia công bánh răng nghiêng:

1. Máy móc và dụng cụ: Hệ thống CNC cũ, trục chính rung hoặc dao cắt bị mòn khiến sai lệch tích lũy qua từng lần cắt.
2. Thiết lập thông số chưa tối ưu: Góc dao, lượng ăn dao và tốc độ quay không đồng bộ với vật liệu (thép, đồng, nhựa kỹ thuật...).
3. Kiểm tra và đo lường chưa chuẩn: Sử dụng đồng hồ so hoặc CMM sai cách dẫn đến kết quả kiểm sai thực tế.

Cách khắc phục và tối ưu quy trình gia công

Để khắc phục triệt để các lỗi trên, cần áp dụng đồng bộ cả 3 yếu tố: máy móc – quy trình – con người.

• 1. Cập nhật thiết bị CNC hiện đại: Sử dụng máy phay răng CNC 5 trục giúp kiểm soát góc nghiêng và bước răng chính xác tới ±0.01mm.
• 2. Lập trình CAM thông minh: Áp dụng mô phỏng 3D để dự đoán va chạm và tối ưu đường chạy dao.
• 3. Chọn vật liệu và dao cắt phù hợp: Với các chi tiết yêu cầu độ bền cao, nên ưu tiên vật liệu như đồng thau hoặc thép hợp kim có độ cứng tốt, vừa đảm bảo khả năng chịu tải vừa dễ kiểm soát sai số.
• 4. Tăng cường kiểm tra sau gia công: Dùng máy CMM, kính đo biên dạng hoặc thiết bị quét laser 3D để phát hiện sớm sai lệch.

Kinh nghiệm thực tế từ Cơ Khí Mori

Tại Cơ Khí Mori, mỗi chi tiết bánh răng nghiêng đều được lập trình và gia công trên hệ thống máy CNC chuyên dụng. Đội ngũ kỹ sư sẽ đo đạc bằng thiết bị CMM Mitutoyo, đảm bảo sai số không vượt quá ±0.01mm. Quy trình kiểm định gồm ba bước: kiểm tra phôi đầu vào, giám sát trong khi gia công, và đo lường cuối cùng sau khi hoàn thiện.

Nhờ quy trình nghiêm ngặt này, Mori đã giảm tới 25% tỷ lệ sai hỏng và giúp khách hàng tiết kiệm chi phí tái sản xuất đáng kể. Ngoài ra, chúng tôi còn cung cấp dịch vụ gia công bánh răng theo yêu cầu với thời gian giao hàng nhanh, linh hoạt cho từng lô sản xuất nhỏ hoặc đơn hàng OEM lớn.

Liên hệ gia công bánh răng chính xác

Nếu bạn đang gặp vấn đề về độ chính xác khi gia công bánh răng nghiêng hoặc cần tư vấn khắc phục lỗi, đừng ngần ngại liên hệ với Cơ Khí Mori – đơn vị có kinh nghiệm hơn 10 năm trong lĩnh vực cơ khí chính xác.

• Hotline: 0354173600
• Email: cokhimori@gmail.com
• Website: cokhimori.com.vn

Cơ Khí Mori – đối tác tin cậy trong mọi dự án cơ khí chính xác. Từng chi tiết bánh răng, chúng tôi đều gia công như chính sản phẩm của mình.
