Puly Dây Đai Thang (V-B Pulley)

Với thiết kế hình dạng chữ V độc đáo, puly dây đai thang của chúng tôi giúp tăng cường ma sát, mang lại hiệu suất truyền động tối ưu cho các hệ thống công nghiệp và máy móc nông nghiệp.

Ứng Dụng Sản Phẩm

• Hệ Thống Truyền Động Công Nghiệp: Tối ưu hóa hiệu suất máy móc trong các nhà máy sản xuất.

• Máy Móc Nông Nghiệp: Cung cấp độ bền và hiệu lực trong các thiết bị nông nghiệp.

• Thiết Bị Tự Động Hóa: Cải thiện hoạt động của các hệ thống tự động.

Để gia công puly dây đai thang (V-Belt Pulley), bạn cần các số đo chính xác để đảm bảo rằng puly có thể hoạt động hiệu quả với dây đai và hệ thống truyền động. Dưới đây là các số đo quan trọng cần xác định:

1. Đường kính ngoài (Outside Diameter - OD):

• Đường kính ngoài của puly là kích thước từ một đầu mép rãnh V đến mép rãnh đối diện. Đây là kích thước cơ bản quyết định tốc độ truyền động của puly.

2. Đường kính trong (Bore Diameter - BD):

• Đây là kích thước lỗ trục của puly, được xác định bởi kích thước trục mà puly sẽ gắn vào. Thông thường, đường kính trong được gia công chính xác theo trục của máy.

3. Chiều rộng rãnh V (V-Belt Groove Width):

• Độ rộng của rãnh V phải phù hợp với loại dây đai được sử dụng, nhằm đảm bảo dây đai nằm chắc chắn trong rãnh.

4. Góc rãnh V (V-Groove Angle):

• Góc của rãnh V thường được chuẩn hóa theo các loại dây đai thang khác nhau, ví dụ như 34°, 38°, hoặc 42° tùy theo tiêu chuẩn và ứng dụng cụ thể.

5. Chiều sâu rãnh V (V-Groove Depth):

• Chiều sâu của rãnh V quyết định độ bám của dây đai và độ ăn khớp với puly.

6. Số lượng rãnh V (Number of V-Grooves):

• Một số puly có thể có nhiều rãnh để cùng lúc truyền động cho nhiều dây đai, tăng hiệu suất và tải trọng truyền động.

7. Chiều dày tổng thể (Overall Thickness):

• Tổng chiều dày của puly từ bề mặt này đến bề mặt kia, không bao gồm phần trục

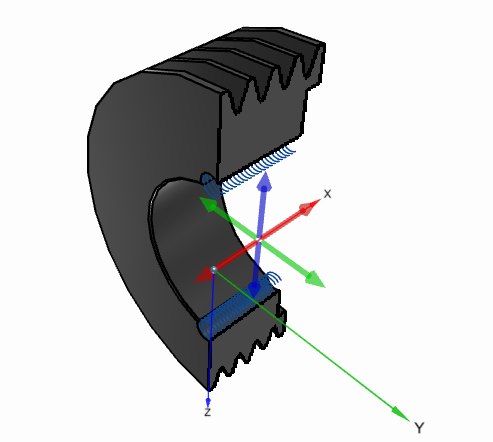

*hình ảnh minh họa, Xưởng có thể gia công bất kỳ bản vẽ nào theo nhu cầu
